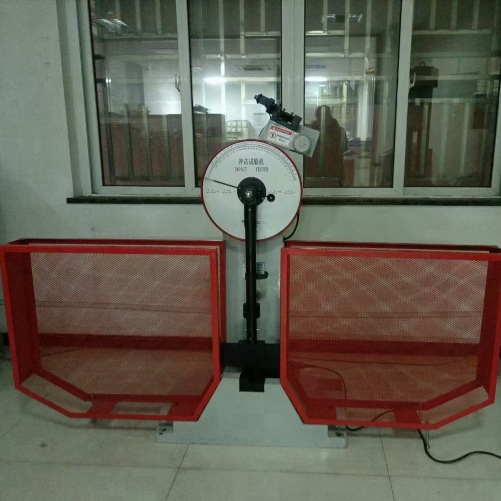

JB-150/75W微機屏顯半自動沖擊試驗機 應用領域： JB-150/75W微機屏顯半自動沖擊試驗機 主要用于測定金屬材料在動負荷下抵抗沖擊的性能，以便判斷材料在動負荷下的性質。本機為微機屏顯式半自動沖擊試驗機，采用PC微機機控制，電動揚擺、沖擊、微機測量、運算、屏幕數顯結果并可打印等，工作效率高、測試精度高。在沖擊試樣后可利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值，并可打印當次試驗數據及試驗的平均值。特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。JBW-150B型沖擊試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗,并符合ASTMe23。 微機屏顯半自動沖擊試驗機技術特點： 1. 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體C型； 2. 沖擊刀采用螺釘安裝固定，更換簡單方便； 3. 試樣簡支梁式支承； 4. 主機裝有安全防護銷，并且配備了安全防護網； 5. 試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門；
微機屏顯半自動沖擊試驗機技術指標： 1. 沖擊能量：150J（大錘） 75（小錘） 2. 沖擊速度：5.2m/s 3. 擺錘預揚角：150° 4. 角度分辨率：0.015° 5. 沖擊能量分辨率：0.006J 6. 試樣支座跨距：40mm 7. 支座鉗口圓角：R1.0~1.5mm 8. 沖擊刀刃圓角：R2.0~2.5mm；R8 9. 擺錘中心至沖擊點距離：750mm 10. 標準試樣尺寸：10×10(7.5或5)×55mm 11. 擺錘力矩： M=4019235N.m 20.0962N.m 12. 電源和功率：三相四線 50Hz 380V 180W 13. 外形尺寸：2124×600×1340mm 14. 重量： 450Kg 設備主要配置： 1、150焦耳主機一臺； 2、150J、75J 擺錘各一個 3、電機一臺（裝在主機上）； 4、取擺傳動裝置一套（裝在主機上）； 5、自動掛擺裝置一套（裝在主機上）； 6、保險機構一套（裝在主機上）； 7、德國西門子PLC可編程測控系統一套 8、安全防護裝置一套； 9、支座調校器一只； 10、試樣對中器一只； 11、光電傳感器一只； 12、聯想微機系統一套； 13、A4幅面HP打印機一臺； 14、專用測量軟件一套。 15、S12內六角扳手一件 16、S0.5-10內六角扳手一套 17、M30呆扳手一套 測控部分說明： l Windows 平臺, 屏顯，鼠標操作; 如果需要輸出實驗報告，需要安裝Microsoft Word或Excel版本至少為Office2000。 l 軟件支持多個擺錘. l 記錄沖擊強度，沖擊能量等.也可計算Z大最小平均值和標準偏差。 l 實驗結果自動計算. l 自動測量擺動周期. l 六種語言一鍵式切換。 l 多項安全保護保持設備使用穩定（1、接錯線不工作；2、角度識別不準備不工作；3、取擺后放置試樣不到位不沖擊；4、軟件單獨設置急停按鈕，放置誤操作；5、角度轉換一鍵式切換，無論是開機還是關鍵狀態均可使用，并且沖擊值對比誤差小于0.3J） 標簽：微機屏顯半自動沖擊試驗機
|
