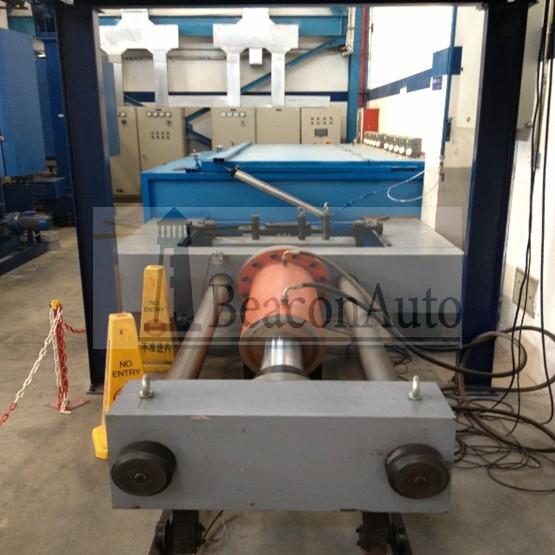

風電螺栓桿臥式拉力試驗機 產品型號：WDW-2000W 產品簡介： WDW-2000W風電螺栓桿臥式拉力試驗機高強螺栓檢測儀器是根據國家2006新標準研制出的目前精度高、功能全、外觀設計優良、結構設計合理的一種多功能高強度螺栓檢測儀器。它既能檢測高強度大六角螺栓原始預拉力、平均預拉力、平均扭矩、扭矩系數、標準偏差；又能檢測扭剪型高強螺栓的預拉力（扭剪型電動扳手需另購），它同時還具有科學固定滑移板的功能。它還具有設置、檢測、標定、檢定、查詢、時間設定、數顯峰值保持、卸載和上下限紅綠燈顯示、報警提示及自動計算并打印原始數據及檢測結果等功能。 風電螺栓桿臥式拉力試驗機觀設計整齊美觀、支撐鋼體為整體鍛造、經加工中心*作量精密加工而成。表面光滑無焊縫、無螺帽裸露、外表面全部采用噴塑烤漆處理。是目前我國高強度螺栓生產企業、工程質量檢測機構、鋼結構施工單位、工程監理機構、高速鐵路、橋梁電力、以及大專院校等科研機構受歡迎的一種低投入高回報的高強螺栓檢測儀器。

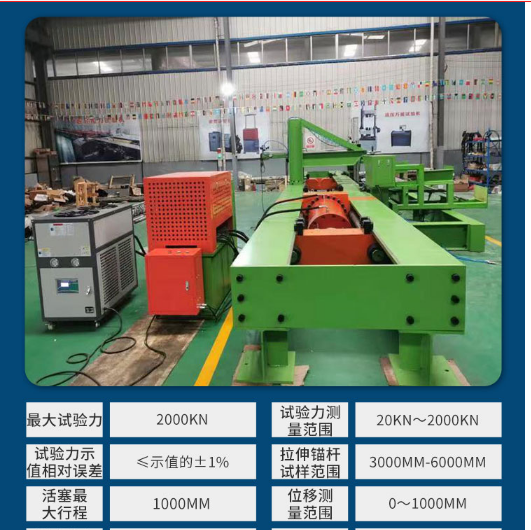

風電螺栓桿臥式拉力試驗機技術規格: 1. zui大試驗力：2000kN； 2. 試驗力測量范圍：2-100.%FS； 3. 拉伸試驗zui大間距（不含活塞行程）：2800mm： 4. 拉伸調整范圍：500-2500（調整步距為500mm）；; 5. 活塞行程：200mm； 6. 位移（變形）測量：采用拉線光電編碼器進行傳移測量，位移分辨率最小可達0.01mm， 7. 螺桿zui大直徑（mm）：58；可根據具體式樣設計 8. 油缸加載速度（mm/s）：拉伸速度100mm/min； 9. 油缸zui大空栽、復位速度（mm/s）：空載\復位速度80mm/min ； 10. 控制方式和數據處理：計算機伺服系統及數據（試驗力、位移、變形）圖形采集處理等。 11. 可顯示多種試驗曲線：試驗力(應力)-時間、試驗力(應力)-位移（變形）等，具有試驗力、位移（變形）、時間及試驗曲線動態顯示等功能。 12. 可手動自動切換（通過外部腳踏開關控制實驗開始，實驗數據自動記錄。拉到設定力值，自動保持，自動卸載，自動返回到初始位置，） 風電螺栓桿臥式拉力試驗機主機系統： 1.2000kN單出桿雙作用低摩擦伺服缸 1 條 采用進口密封件密封，密封可靠、使用平穩，確保液壓缸的使用壽命 2.前后油缸座 各1 3.電動移動橫梁 1套 4.前后拉頭座 各1套 5.螺桿拉伸工裝 各1套 6.主機框架（采用鋼板焊接結構） 7.防破斷壓縮球頭附具 8、電線電纜 控制系統（包括通用控制軟件和接口系統） 1. 全數字多通道控制器 一套 2. 測控軟件 （定制版，可實現自動控制，方便大批量試驗） 一套 3. 高精度負荷傳感器 （柱式） 一只 4. 位移傳感器（5000線拉線式光電編碼器） 一只 產品配置：一套（包括分油模塊，液壓油冷卻裝置） 1.一體化電氣操作柜； 一套 2.電線電纜、輔助裝置等； 一套 3.螺桿拉伸專用工裝 一套。 相關產品：礦用三環鏈臥式拉力試驗機 載重車輪徑向載荷疲勞試驗機 彈性鐵墊板靜剛度試驗機 風電螺栓拉力試驗機 汽車前后橋疲勞試驗機 橡膠支座疲勞試驗機 更多電液伺服風電螺栓桿臥式拉力試驗機資料請聯系我們。
|
